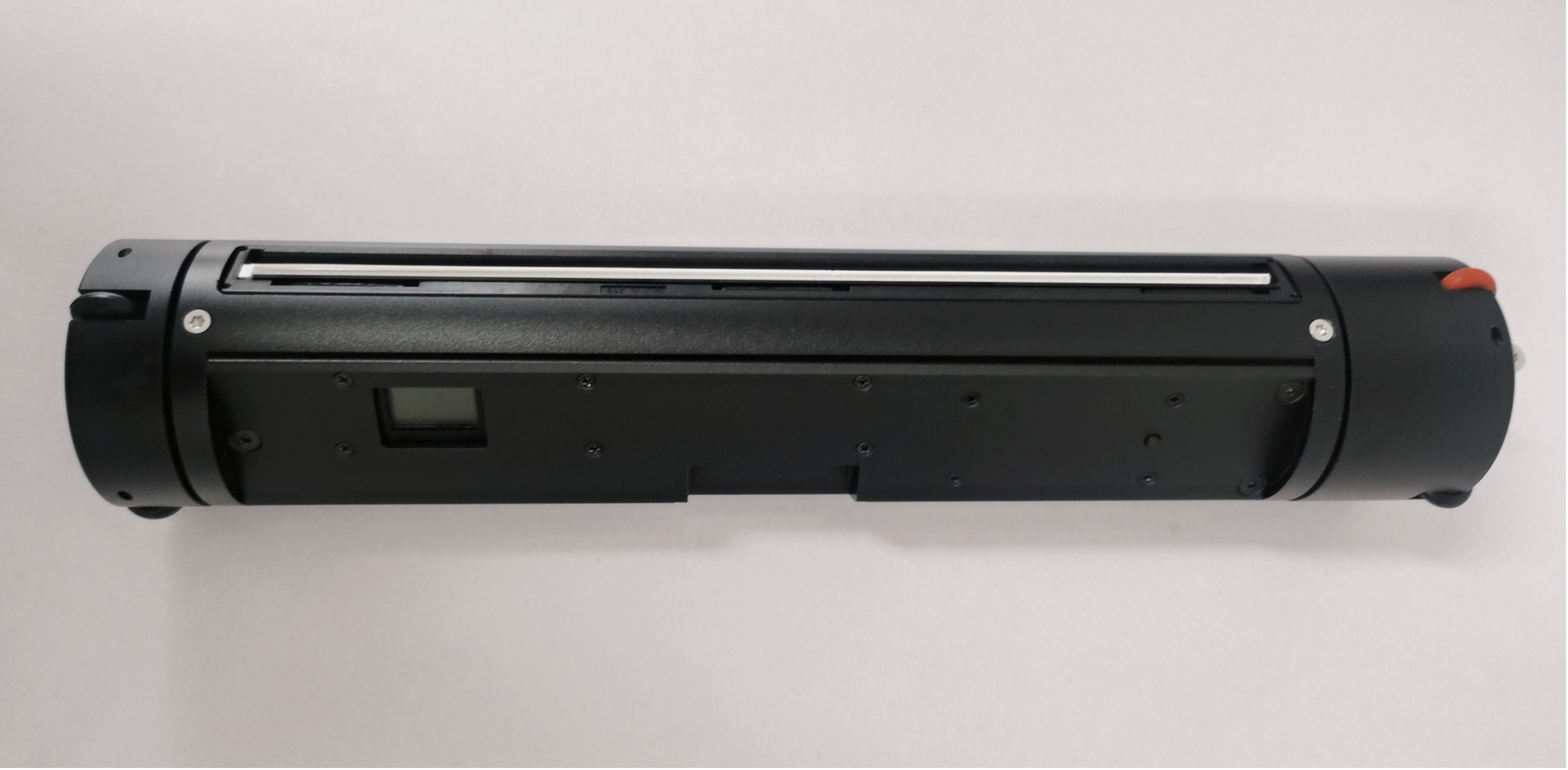

全自动植物根系分析仪（TB）

产品名称：全自动植物根系分析仪

产品型号：RootSnap200

1.用途

在自然状态下，获取植物根系原位的高清图片信息。辅助以分析软件获取植物根系重要参数，提供给植物根系生态、抗逆性、胁迫等研究者地下根系生长的研究资料。

2.技术参数

2.1主机能够自动重复采集根部及其周围土壤环境、根际环境图片信息；

2.2主机具备超高清2400万分辨率的RGB相机，拥有固定焦距（动态分辨率范围为0.05至0.003125），支持定时拍摄功能以及高清视频录制；

2.3多光谱光源与照明：主机可替换式照明设备，亮度调节范围为0至256级，实现精确控制；多光谱具有白光、紫外UV、红光、绿光、蓝光、黄光，可更换的照明装置，强度在0-1000级程控，无需手动调节。

2.4主机能够360°可控成像，角度分辨率为0.36-0.0225°；

2.5系统允许通过参数编程调整图像间的间距（纵向）和旋转角度；

2.61米长微根管，7厘米外径，6.4厘米内径，适用于垂直或特定角度的安装。

2.7自动校正图片失真，自动进行裁剪；

2.8软件操作控制中心与电机共同安装于顶部，具备密封防水功能；

2.9主机支持12V或24V直流供电，同时也兼容太阳能电池、缓冲电池以及交直流转换器供电方式。；

2.10控制软件：软件可以设定采集时间、采集周期、循环次数，以便实现无人值守的连续测量，并无线上传图片；

2.11分析软件：软件适用于PC端安装和运行，具备基于神经网络算法的自动分析能力，能够自动分离土壤背景，并基于处理后的图像自动计算根系长度；能够测量多种单根或总根参数，如长度、加权平均宽度、宽度标准差、加权加权平均角度、角度标准差、表面积、投影面积等；能够随根系长度方向走势可测得宽度走势、角度走势、表面积走势、投影面积走势、体积走势等参数；支持多国语言。可对图像XY方向分辨率独立矫正，明暗对比度锐化处理，图像旋转；去除土壤背景一键分析根系参数水平垂直分布；贴复制根系、多节点框选反选、拖拽平移；同时打开多文档操作进行根系时空对比分析；Pregizer、Topology、自定义三种拓扑模式进行根系关系分析；RHS和UCL两种色彩模式进行颜色分析；自动测量油菜、果荚的果柄、果身、果喙参数、自动测量各种粒的芒长；软件能够自动识别根腐病；能用盒维数法自动测根系分形维数。可分析根瘤菌体积在根系中的占比，以客观确定根瘤菌体贡献量。

2.12具备手动校正功能，允许用户手动识别并修正根系问题。

2.13数据传输：通过FTP（文件传输协议）上传图像，支持实时远程查看和下载。

3.配置

系统控制软件1套；无线控制平板电脑1部；图片分析软件1套；主机控制模块3个；RGB 相机传感器3 个；机械升降模组3个；光源控制模块3个；太阳能供电板3块；数据存储卡3个；带固定底座的微根管20根；
