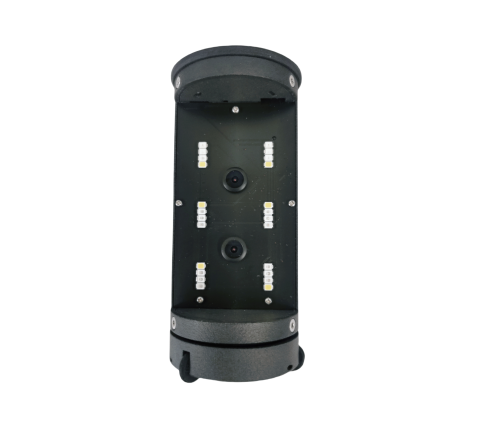

便携式多光谱植物根系分析仪RootSnap170Plus

便携式多光谱植物根系分析仪

（1）系统指标

1.1成像面积：主机实现360度旋转无死角成像，单次成像面积为50mm×75mm；此外，该设备还具备非线性校准功能，可有效消除微根管的曲面效应

1.2微根管规格：微根管外径70mm，适配主机直径

1.3图像分辨率及格式：图像分辨率4800dpi；保存格式为jpg格式

1.4成像速度：在8种不同的光源条件下，8秒完成8张图像的拍摄

1.5图像命名：遵循ICAP规则，包含实验名称、根管编号、根管深度、日期、时间、采集周期、旋转角度、光源等详细信息

1.6接口：主机接口为USB3.0接口

1.7接口速度：接口速度为5.0Gbps

1.8传感器类型：CMOS传感器

1.9最大帧率：最大帧率为19.5FPS

1.10分辨率(宽×高)：分辨率（宽×高）为5800×3800px

1.11传感器尺寸：传感器尺寸为13.286×8.861mm

1.12快门形式：卷帘形式快门

1.13像素：可达到2200万像素

1.14像素尺寸：像素尺寸为2.4um

1.15 AD 转换：AD 转换12位

1.16颜色深度：颜色深度12位

1.17像素合并功能：像素合并功能可增加帧率

1.18像素合并系数：像素合并系数为2

1.19曝光时间(最小-最大)：曝光时间范围0.053ms～814ms

1.20测量参数：可测量根系长度、平均直径、体积、表面积、分支结构、图像锐化、根管土层温度、浸水报警、根系宽度分级统计、颜色分类统计、维根盒数、果喙芒长等参数。能够同时处理多个文档，以便进行根系的时空对比分析

1.21图像输出：图像输出方式USB

1.22主机材质：聚酰胺（PA）

1.23供电模块：配备5.0V供电和通用Type-C充电器，以及内置可充电锂电池的套装；能够实现连续8小时的工作时间

（2）离体根系分析

2.1框架：系统框架为金属材质

2.2光源：系统光源为LED光源

2.3根系分析软件：包含1套根系分析软件

2.4接口：USB3.0接口

2.5接口速度：接口速度5.0Gbps

2.6传感器类型：CMOS传感器

2.7最大帧率：最大帧率19.5FPS

2.8分辨率(宽×高) ：分辨率5800×3800px

2.9传感器尺寸：传感器尺寸13.286×8.861mm

2.10快门形式：卷帘形式快门

2.11像素：2200 万像素

2.12像素尺寸：像素尺寸2.4um

2.13 AD 转换：AD 转换为12位

2.14颜色深度：颜色深度为12位

2.15像素合并功能：像素合并功能可增加帧率

2.16像素合并系数：像素合并系数2

2.17曝光时间(最小-最大)：曝光时间范围为0.053ms～814ms

2.18控制软件功能：控制软件具备多项功能，包括控制相机的曝光时间、自动调节图片对比度、控制扫码枪以生成图片名称、控制旋转台的角度、控制相机滑道的位置、选择图片的存储位置以及执行图片保存操作，此外还支持20通道16比特的模拟量数据采集

2.19图片分析软件：图片分析软件具备分析根系长度、直径、面积、体积、根系宽度分级统计、颜色分类统计、维根盒数、果喙芒长等功能。此外，它还能实现图片的三维重建、根系点云生成，从而获取根深、根顶宽、根底宽、根层投影面积等多种根系参数

（3）配置清单

原位测定部分

1 主机（含高清相机） 1套

2 延长定位标尺

3 控制软件 1套

4 图形分析软件 1套

5 微根管 20根

6 微根管安装工具 1套

7 便携箱 1个

离体测定部分

1 离体根系分析主机（含高清相机） 1台

2 离体根系分析软件 1套
